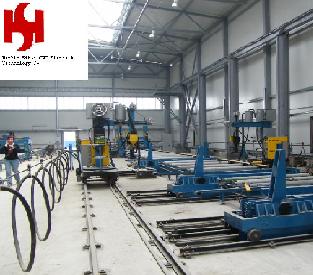

Автоматизированная линия для производства двутавровых балок
цена за шт
- обновлено
- 02.12.2011
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе
Автоматизированные сварочные линии
- Наличие на складе:
- не указано
Описание и технические характеристики
Автоматизированная линия с ЧПУ для производства сварной двутавровой балки
Линия предназначена для производства сварной двутавровой балки
Производительность линии 1000 тонн в месяц.
Основная комплектация:
1) Стан с ЧПУ для автоматической сборки и прихватки SKHZ-B
2) Консольная сварочная установка с ЧПУ типа SKBH
3) Стан для правки полок балки SKHJ-C
4) Рольганги
5) Кантователи
Описание технологического процесса:
Производство балки начинается на участке сборки и прихватки. Осуществляется на стане с ЧПУ для автоматической сборки и прихватки SKHZ-B.
На вводные рольганги устанавливается нижняя полка балки. На нее устанавливается стенка будущей балки, после чего стенка зажимается и центрируется группой прижимных роликов, расположенных на вводных рольгангах. Далее устанавливается верхняя полка балки, и конструкция начинает движение к порталу машины, где она прижимается сверху подвижным роликом (он может автоматически изменять высоту, если необходимо провести прихватку балки переменного сечения). В портале машины с двух сторон также расположены 2 группы прижимных роликов, фиксирующих стенку балки.
Далее 4 сварочных автомата (источники сварки в среде углекислого газа) проводят прихватку конструкции шаговой сваркой. Длину шага прихватки пользователь может задать с помощью системы управления машиной.
Далее балка продолжает движение по рольгангам вперед к участку сварки. Участок сварки оборудован 4-мя консольными сварочными установками с ЧПУ типа SKBH (сварка под слоем флюса).
Первая балка подается рольгангами к первой группе сварочных установок (всего две группы по 2 установки, которые расположены друг напротив друга). Каждая группа оборудована двумя группами кантователей.
Поданная балка забирается первой группой кантователей и подается под углом в 45 градусов (для сварки «в лодочку») к первой сварочной установке. Проводится сварка первого шва. Далее балка возвращается на рольганги и берется второй группой кантователей, уходя к противоположной второй сварочной установке. Во время сварки второго шва первой балки подается следующая балка, которая аналогичным образом забирается кантователями, и подается к первой сварочной установке.
Далее первая балка возвращается на рольганги и двигается вперед ко второй группе сварочных машин, и аналогично завершается сварка третьего и четвертого шва.
Таким образом линия устроена так, что одновременно можно проводить поточную сварку четырех балок, что позволяет значительно увеличить выработку.
После завершения сварки, балка подается на стан для правки полок балки SKHJ-C. Конструкция стана позволяет одновременно завершить правку обеих полок балки.
